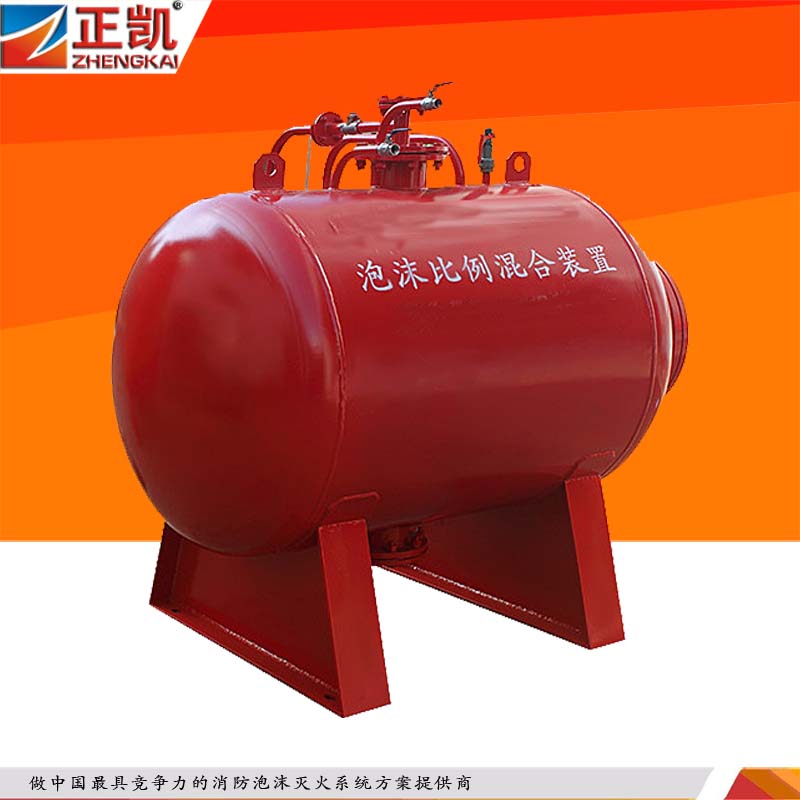

压力式泡沫比例混合装置主要有罐体、胶囊、比例混合器、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。
压力式泡沫比例混合装置主要有罐体、胶囊、比例混合器、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。用来储存泡沫灭火剂，通过比例混合器的作用，将消防供水置换罐内储存的泡沫灭火剂，并与供水按一定的比例混合形成泡沫混合液的装置。根据结构可分为卧式和立式两种。该装置用于液上、液下和半液下喷射泡沫灭火系统、泡沫喷淋灭火系统，或作为泡沫枪、消防炮混合液供给装置，广泛用于油库储罐区、化工厂、飞机库、油田、燃油发电厂、锅炉房、地下车库、危险品仓库、化工品仓库等场所。
工作原理
压力式泡沫比例混合装置主要由带胶囊的泡沫液压力储罐与利用文丘里原理制成的PHY型压力式比例混合器组成，当系统管网中的水流经比例混合器减压孔板时，在孔板的前后会形成压差。压高处的一部分水（3%或6%）通过泡沫罐的进水管进入罐内，挤压胶囊，将胶囊中的泡沫液通过泡沫罐的出液管挤压至比例混合器低压处与水混合形成泡沫混合液，形成的泡沫混合液输出到泡沫产生设备，与空气混合产生泡沫。
产品特点
1.泡沫混合比例准确可靠，喷射的泡沫液穿透能力强，灭火效率高。
2. 未用完的泡沫液可继续使用, 节约泡沫液，降低成本。
3.适用范围广，无论高、中、低倍数泡沫灭火剂均可使用。
型号 | 流量范围(L/S) | 混合比例(%) | 工作压力(Mpa) | 压降(MPa) | 通径(mm) |
PHYM16/10 PHYM16/15 | 4-16 | 3或6 | 0.6-1.2 | ≤0.15MPa | 100 |
PHYM32/10 PHYM32/20 PHYM32/30 | 10-32 | 3或6 | 0.6-1.2 | ≤0.15MPa | 100 |
PHYM48/20 PHYM48/30 PHYM48/40 | 10-40 | 3或6 | 0.6-1.2 | ≤0.15MPa | 100 |
PHYM64/20 PHYM64/30 PHYM64/40 PHYM64/50 PHYM64/60 PHYM64/70 PHYM64/80 | 20-64 | 3或6 | 0.6-1.2 | ≤0.15MPa | 150 |
PHYM80/80 PHYM80/90 PHYM80/100 | 20-80 | 3或6 | 0.6-1.2 | ≤0.15MPa | 150 |
PHYM100/90 PHYM100/100 PHYM100/110 PHYM100/120 | 24-100 | 3或6 | 0.6-1.2 | ≤0.15MPa | 150/200 |
备注：比例混合器管道通径和泡沫罐容积可根据用户需求而定。 | |||||
